串联电抗器

◎产品概述

目前工业配电系统中大量使用电力电子设备，比如如变频器、不间断电源等非线性负载，负载工作时产生大量谐波，造成配电系统的谐波污染。

电抗率P表示电抗器感抗值与电容器容抗值的比值，即P=（Xl/Xc）×100%。谐振时间电容或电感两端电压变化一个周期的时间称为谐振周期，谐振周期的倒数称为谐振频率。

谐振能引起以下不可预见的后果：

❈电容器过载

❈变压器和传输设备过载

❈放大系统线路谐波

❈电压波形失真，产生畸变

❈影响表计，控制设备、个人计算机和电力设备的正常工作

这些影响可以通过在无功补偿电容器前串联电抗器来避免，我们称之为滤波补偿系统，通过调整滤波补偿回路自身的谐振频率，能够有效吸收电网的谐波，改善系统电压波形，提高系统的功率因数，并且可以有效地抑制合闸涌流及操作过电压，有效地保护电容器。

◎功能特点

HHR系列电抗器铁芯采用优质低损耗冷轧硅钢片，线圈是由高纯度的铜导线H级双层漆包线立绕而成，磁芯柱由多个气隙分成均匀小段，气隙采用环氧层玻璃布板做间隔，以保证电抗器在运行过程中不发生变化。

◆高线性度 避免磁芯饱和

线圈采用H级扁铜线绕制，排列紧密且均匀，具有极佳的美感和非常好的散热性能，而且线性度高达2.4In

◆低噪音

HHR系列电抗器的线圈和铁芯组成一体后经过真空浸漆热固化这一工艺流程，使电抗器的线圈和铁芯牢固的固定在一起，这样处理不但大大减少了运行的噪音，而且具有极高的耐热性

◆抗谐波能力强

HHR系列电抗器芯柱固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，具有良好的滤波效果，同时提高了电抗器的过载能力

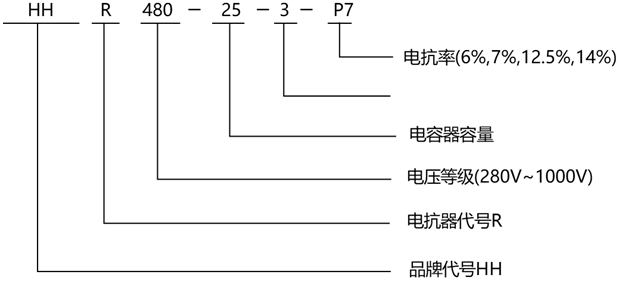

◎型号说明

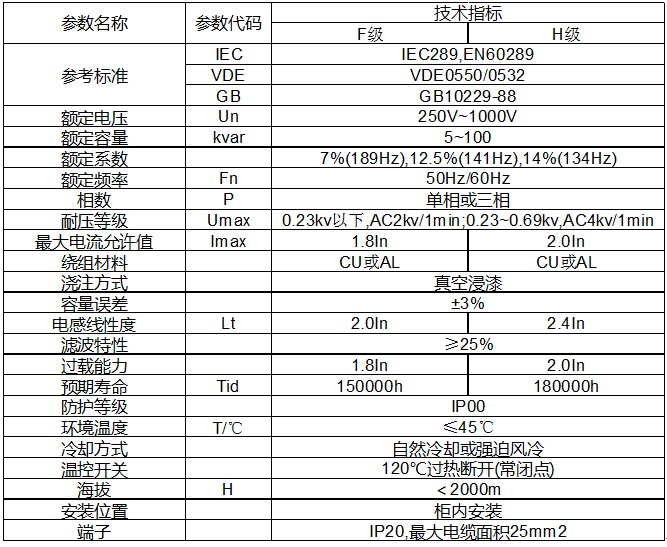

◎技术参数
