低压滤波补偿柜

◎产品概述

电力系统提供固定频率的正弦三相交流电，其电流、电压波形为正弦波，当非线性负载（如变频器、整流器等）接入系统时，就会产生谐波。

当电容器投入运行后，电容器（C）和电网电感（L）形成一个谐振回路，该谐振回路存在自谐振频率，当电网中的谐波频率与自谐振频率接近时，电网中的谐波被放大，从而对供电系统安全以及生产设备的稳定运行造成影响。

因此，当电网中存在少量谐波时，采用电容器补偿应串联滤波电抗器，除了改善系统功率因数，还可以滤除电网中部分谐波（5、7次及部分高次谐波），降低了电网谐振发生概率。

◎主要器件

HHCS系列低压滤波补偿柜主要由以下器件组成：

◆功率因数控制器

◆电容器

◆滤波电抗器

◆熔断器

◆接触器或晶闸管投切开关

◆散热风扇

◆二次控制回路

◎功能特点

◆精准配置电容器和电抗器的调谐频率，避免电网发生谐振

◆可实现快速跟踪补偿（可控硅投切），快速跟踪系统无功变化，实时动态投切，装置响应时间≤20ms

◆电容器采用干式、自愈、内置压力保护的滤波电容器，过流能力2In

◆滤波电抗器采用铁芯式铜绕组结构，确保良好散热及滤波效果

◆器件布置合理，使净空间增加50%，达到最佳散热效果，有效延长了电容器的使用寿命

◆简洁的布线设计，易于安装及运行维护，减少日常维护工作量

◆器件安装方式灵活，支持组件式和模块式两种安装方式

◆提供多种补偿方案，可三相共补、分相补偿及混合式补偿

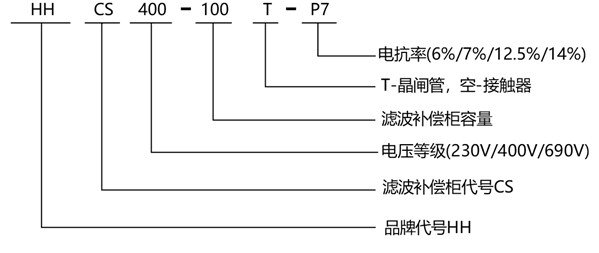

◎型号说明

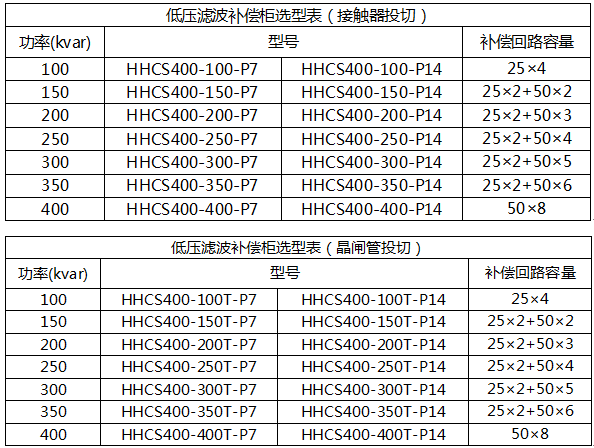

◎选型参照表

※ 以上仅列出标准产品规格，如需其它特殊规格，请致电山东华弘电气。
