低压滤波补偿模块

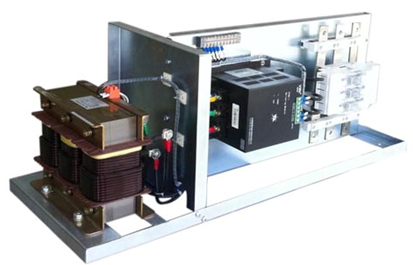

◎产品概述

HHD系列低压滤波补偿模块是根据用户负载需求，通过精密计算、设计的一款标准化产品。该模块是将电容器、电抗器、投切开关按设计容量组合成一个抽屉式模块，用户可以设计定制，具有安装简单、结构紧凑，布局简洁、美观等优点。

◎技术参数

◆采用滤波电抗器和补偿电容器组合套件，额定电压和频率：Un=250V/300V/440V/480V/690V

（50Hz或60Hz）

◆最大允许操作过电压：1.05Un（连续工作），1.1Un（8H/D）

◆最大允许操作过电流：电抗器1.8In（连续工作），电容器1.35In（连续工作）

◎型号说明

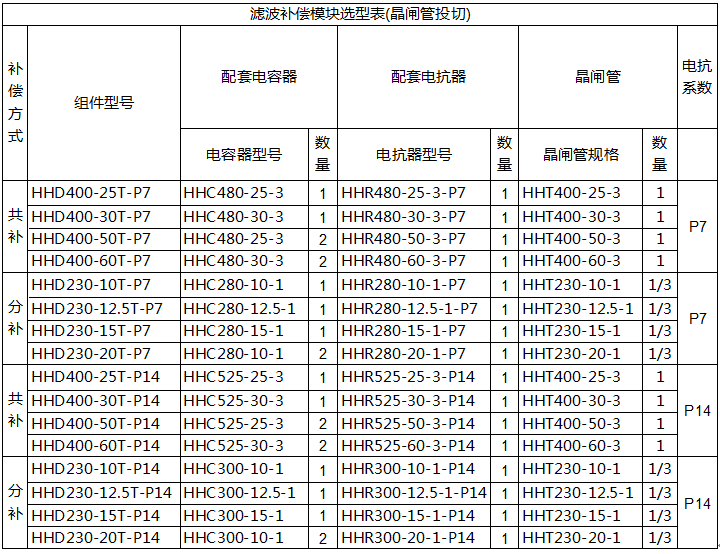

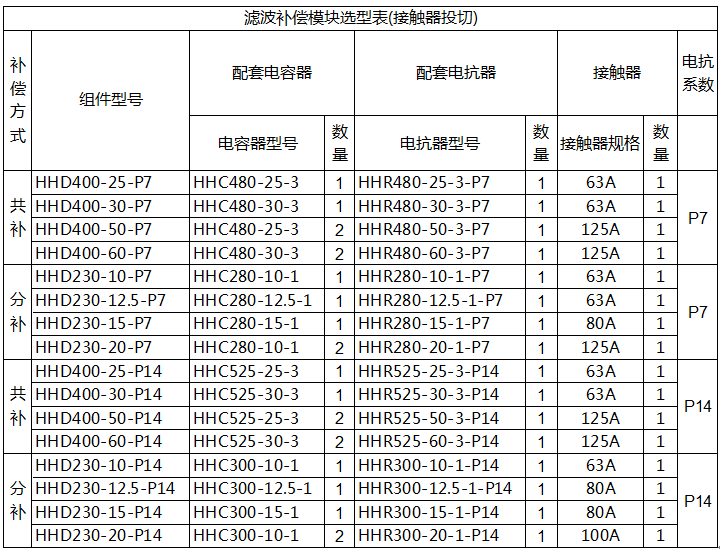

◎选型参照表
