静止无功发生器

◎产品概述

随着电力电子技术的不断发展，大量非线性负载如变频器、UPS、LED、加热电源、电镀整流等设备被广泛应用于各个领域，这类负载共同特点是谐波分量大，无功变化快，因此，越来越多的用户电能质量问题已经从过去的静态无功问题过渡到动态无功+谐波问题，使得电网电能质量更加复杂。如采用传统的无源滤波补偿设备，不但无法解决以上电能质量问题，而且还会导致电网谐波放大问题（谐振），使得电网电能质量变得更差。

HHSVG系列静止无功发生器主要由全控型半导体器件IGBT组成，通过控制单元实时检测负载电流，快速吸收或发出无功功率，实现动态无功补偿的目标。

HHSVG系列静止无功发生器补偿范围从100%感性~100%容性，同时具有谐波和不平衡补偿功能。

◎功能特点

◆相比无源电容补偿，SVG补偿效果更佳，在容量范围内，功率因数可达0.99，不会发生过补或欠补

◆具有无功补偿、不平衡补偿和谐波补偿功能

◆具有统一控制器控制SVG+电容器组投切功能（选配），实现混合补偿

◆可滤除2~25次谐波（选配）

◆模块化设计，具有机柜式和壁挂式安装方式，满足不同场合安装需求

◎技术参数

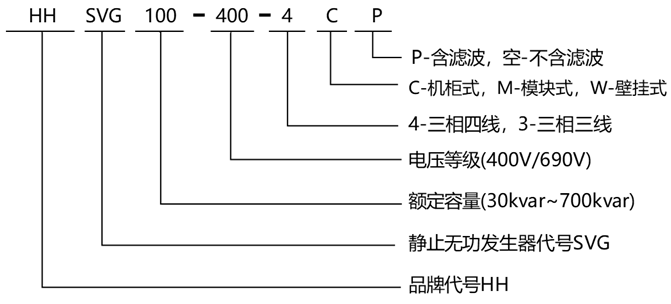

◎型号说明

※选择M时，额定容量可选30kvar、50kvar、100kvar。选择W时，额定容量可选30kvar、50kvar。选择C时，额定容量≤700kvar(电缆接入)，如需并柜穿排，额定容量≤ 600kvar。

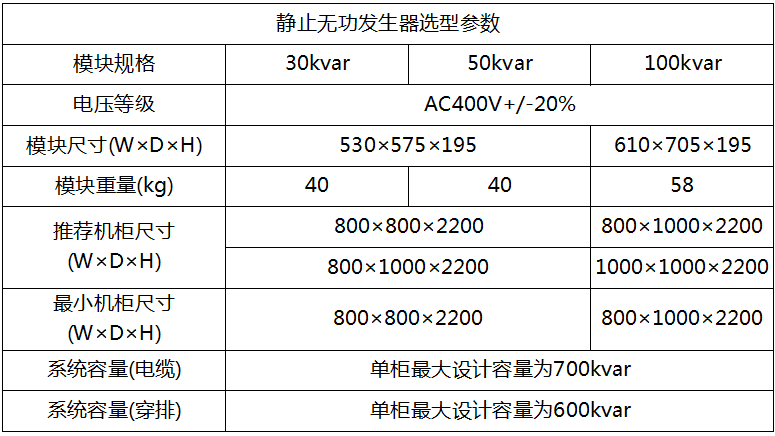

◎选型参照表

※ 以上仅列出标准产品规格，如需其它特殊规格，请致电山东华弘电气。
