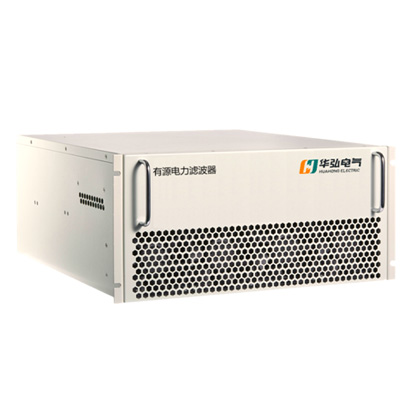

有源电力滤波器

◎产品概述

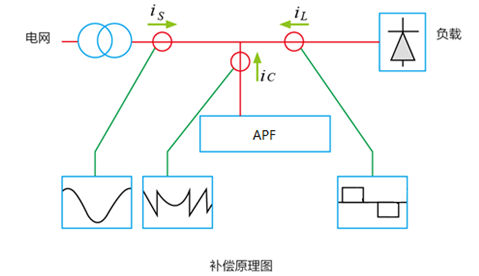

HHAPF系列有源电力滤波器以并联的方式接入电网，通过外部采样电流互感器实时检测负载的谐波和无功分量，谐波及无功分量通过数字控制单元检测、运算，控制DSP快速发出指令，功率单元接收指令后产生与电网中的谐波和无功分量大小相等，方向相反的补偿电流注入电网，从而实现瞬时补偿电网中的谐波及无功的功能。

◎功能特点

◆可滤除2~50次谐波

◆谐波滤除能力强，在系统容量范围内，谐波滤除率高达98%

◆具有快速补偿能力，系统响应时间≤0.1ms

◆提供两种滤波模式，①全频段谐波滤除模式，②单次谐波滤除模式

◆补偿方式灵活，只补偿谐波，谐波+无功，只补偿无功

◆标准模块化设计，安装简单、扩容、维护方便

◆具备远程通讯接口，可通过PC机实时监控

◆模块可独立运行，系统任意一个模块退出运行不影响控制器和其它模块工作

◆CT可根据用户实际选择，安装在负载或者电网侧，可通过控制器更改CT的方向

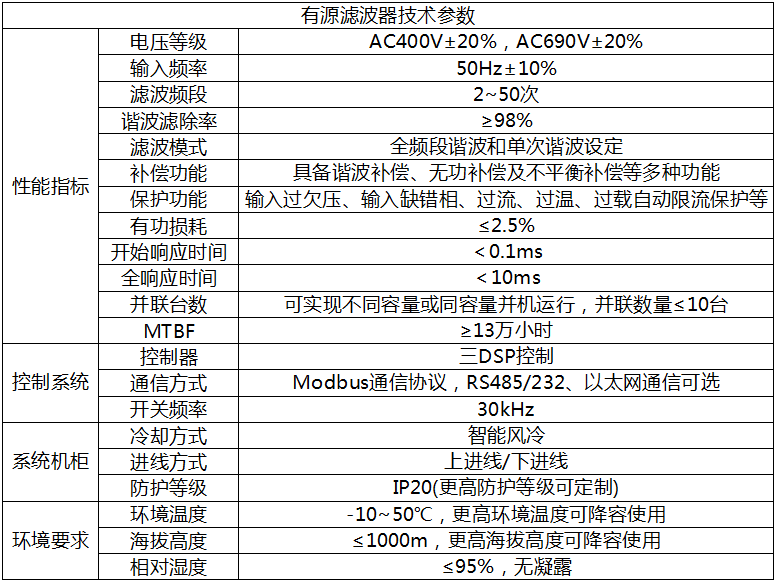

◎技术参数

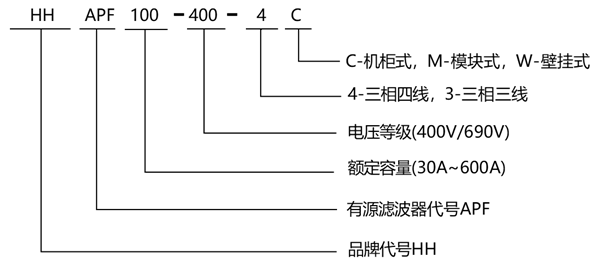

◎型号说明

※选择M时，额定容量可选30A、50A、75A、100A。选择W时，额定容量可选30A、50A、75A。选择C时，额定容量≤600A(电缆接入)，如需并柜穿排，额定容量≤ 500A。

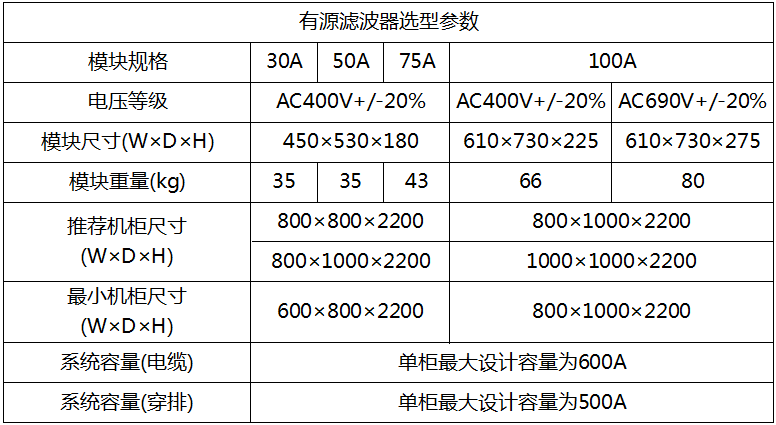

◎选型参照表

※以上仅列出标准产品规格，如需其它特殊规格，请致电山东华弘电气。
