功率因数控制器

◎产品概述

HHPF系列功率因数控制器是集数据采集、通讯、无功补偿等功能于一体的 新型配电测控设备，适用于交流0.4kV，50Hz低压配电系统无功补偿控制。

HHPF系列功率因数控制器以高速数字信号处理器DSP为核心，采用交流取样，人机界面为128×64点阵大屏幕液晶显示器，其具有采样计算、无功补偿、谐波分析、通讯等功能，自适应频率FFT算法来计算系统的有功和无功功率，即使在系统电流波形发生畸变而失真的情况下，控制器也能保证测量精度。

◎功能特点

◆采用液晶显示，操作简单、维护方便，利于现场故障查找

◆三相测量和控制显示以下系统参数：

❈电网电压、电流、频率

❈有功功率、无功功率、功率因数

❈谐波电压、谐波电流

❈系统电压畸变率、电流畸变率

◆电流互感器变比选择

◆控制器保护功能

  过压保护、欠压保护、过流、谐波电压、谐波电流保护

◆目标功率因数设置功能

◆采用全数字处理器DSP技术，满足更精准迅速的补偿需求，采用定制液晶显示器，参数丰富、操作简洁

◆支持多种补偿方案，可以设置每组电容器的无功功率

◆具有手动和自动两种补偿方式，可以设置循环（编码投切）、线性（先投后切）两种投切方式

◆温度控制保护功能，温度采集及温控输出功能，有效保护补偿单元

◆具有RS485通讯端口，支持MODBUS-RTU规约，与SCADA系统主站通讯，完成对配电线路的各种监控功能

◆安全和再投入时间：再投入时间，当一个补偿之路断开后，就需要一定的放电时间，以防止电容器在没有完全放电的情况下再次投入

◎型号说明

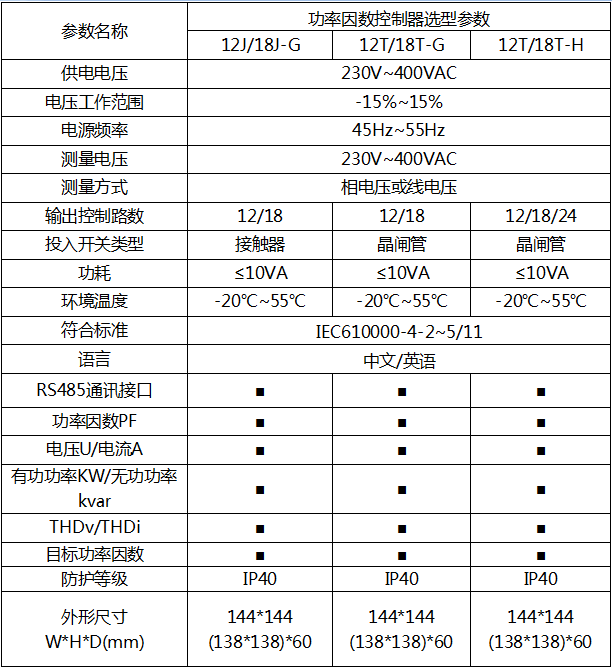

◎选型参照表
